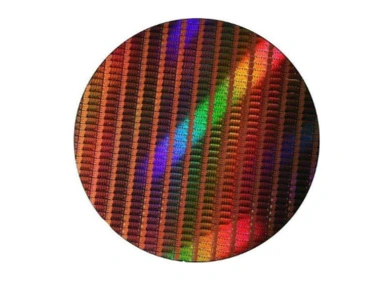

Čipy, také známé jako mikroobvody, jsou obecným termínem pro polovodičové zařízení. Což znamená, že křemíkové čipy obsahují integrované obvody malých rozměrů a jsou součástí počítačů nebo jiných elektronických zařízení. Wafer označuje křemíkový plátek, který se používá při výrobě křemíkových polovodičových integrovaných obvodů. Kvůli kruhovému tvaru se nazývá oplatka. Křemíkový plátek je zpracován tak, aby vytvořil plátek, a poté zabalen do podoby čipu.
Procesní kroky výroby oplatek na čipy
Včetně Apple A12 a Huawei Kirin 980, bez ohledu na to, jak sofistikovaná je výroba čipu, lze jeho výrobní metody shrnout do čtyř základních procesů, jmenovitě 'proces vzorování', 'proces tenkého filmu', 'proces dopingu' a 'proces tepelného zpracování.'
A. Proces vzorování procesu výroby čipu
Proces vzorování je řada technik zpracování pro vytváření vzorů v plátku a na povrchové vrstvě. V kombinaci s výše uvedeným prohlášením o návrhu zařízení je proces vzorování v podstatě 'vyřezávání' (vyřezávání) na 'základě' (wafer) a proces vymezování 'obsazenosti' (velikost a umístění) pro různé 'budovy' (zařízení). Vzhledem k tomu, že tento proces určuje klíč k zařízení – velikost (tj. xx nano čip, jak často říkáme), stal se nejkritičtějším procesem pro výrobu čipů. Klíčovým slovem pro proces vzorování je 'vyřezávání podle obrázku'. Do této základní procesní kategorie patří také masky a fotolitografie, které často slýcháme.
b. Tenkovrstvý proces výroby čipu
Hlavním obsahem tohoto řemesla je přidávat vrstvy a tento proces není těžké pochopit. Samotná výroba čipů je 'stavba', takže když se vytýčí pozemek, je stavba budovy rozhodně nákladově efektivnější než stavba bungalovu a funkce 'stavby' je také silnější. Stejně jako budova může používat různá podlaží k dosažení různých funkčních oddílů a rozšíření využití prostoru, technologie tenkých vrstev může přidávat vrstvy do 'budovy' čipu a poskytovat filmy pro vedení, izolaci a další vzorování pro každou vrstvu. Klíčovým slovem pro tenkovrstvou technologii je 'add-on-demand layer'. Procesy jako depozice, naprašování, CVD/PCD a galvanické pokovování, které často vidíme, patří do této kategorie.
C. Dopingový proces procesu výroby čipu
U budovy, v procesu vytyčování pozemků a výstavby domů, jsou k realizaci odpovídajících funkcí vyžadována různá podpůrná potrubí, instalace zařízení pro řízení vody, elektřiny a různá funkční zařízení. V integrovaných obvodech se spoléháme na různá zařízení. Tato zařízení nelze realizovat pouze 'železobetonem' (wafery a fólie), ale je do nich potřeba zabudovat nějaké 'řídicí jednotky'. A to je dopingový proces, který tvoří PN přechod vytvořením oblasti bohaté na elektrony (nosiče náboje N) nebo elektronové díry (nosiče náboje P) na povrchu waferu. Proces přidávání kontrolního zařízení (dopingových materiálů) do (čipu) pro realizaci kompletní funkce budovy, klíčové slovo je 'kontrola'. Do této kategorie spadají procesy, jako je implantace iontů, tepelná difúze a difúze v pevné fázi.
d. Proces tepelného zpracování procesu výroby třísek
V procesu stavby domu budou po přidání vždy potřeba procesy sušení, chlazení a sušení různých materiálů. Hlavním účelem těchto procesů je stabilizovat tyto materiály co nejdříve, jako je sušení různých lepidel, aby přilnuly. Při následném používání pak věci nespadnou. Tento typ procesu v podstatě ohřívá nebo ochlazuje materiál, aby se dosáhlo konkrétního výsledku, což se ve výrobě plátků nazývá proces tepelného zpracování a klíčové slovo je 'stabilní'.
