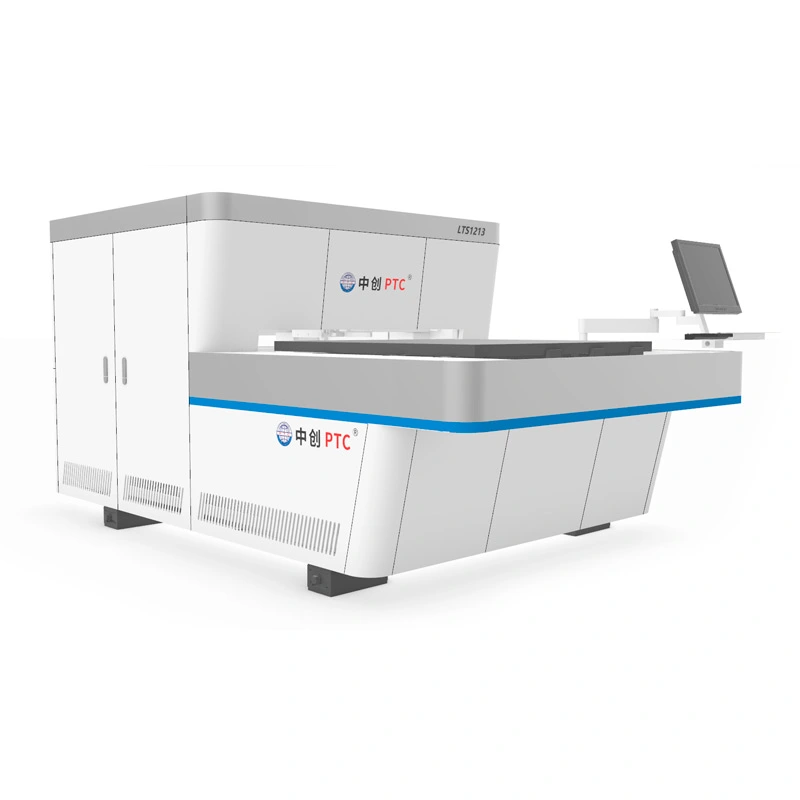

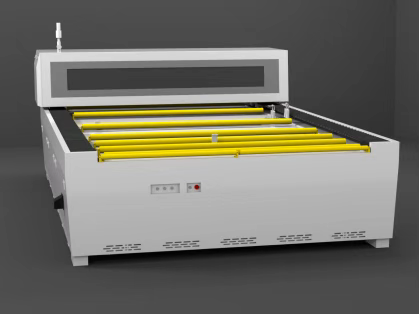

Laser Direct 이미징 노광 장비 LTS는 사용 범위가 넓으며 스크린 인쇄 제판 제조에 중요한 역할을 합니다. LTS는 컴퓨터로 제어되는 보라색 레이저 기술, 미국 TI사의 DMD 핵심 부품, 고출력 405nm 레이저 모듈, 고정밀 모션 시스템을 채택하여 인쇄물 표면에 직접 노출됩니다.
레이저 다이렉트 이미징 기계는 필름 제작 시 시간과 비용을 절약할 뿐만 아니라 기존 노광 공정에서 정렬 편차와 이미지 왜곡을 제거할 뿐만 아니라 인쇄물의 품질을 보장하고 작업 효율성을 향상시킵니다.
| 수량: | |
|---|---|
◇◇ 특장점 ◇◇
높은 정확도: 해상도 1270dpi /2540dpi, 133 LPI.
고효율: 1000mm*1000mm 화면을 노출하는 데 3분; 정확한 노출 정렬로 준비 시간을 크게 절약하고 노동력을 줄이고 시간을 절약합니다.
저렴한 비용: DMD 직접 이미징 기술을 채택하므로 필름이 필요하지 않습니다. 필름 마모 및 불안정한 팽창 및 수축으로 인한 품질 문제가 없으며 비용이 절감됩니다. 기존 필름 노광의 3단계를 LTS 레이저 직접 제판의 한 단계로 단축하여 빠르고 정확하며 저렴한 제판이라는 목적을 달성합니다.

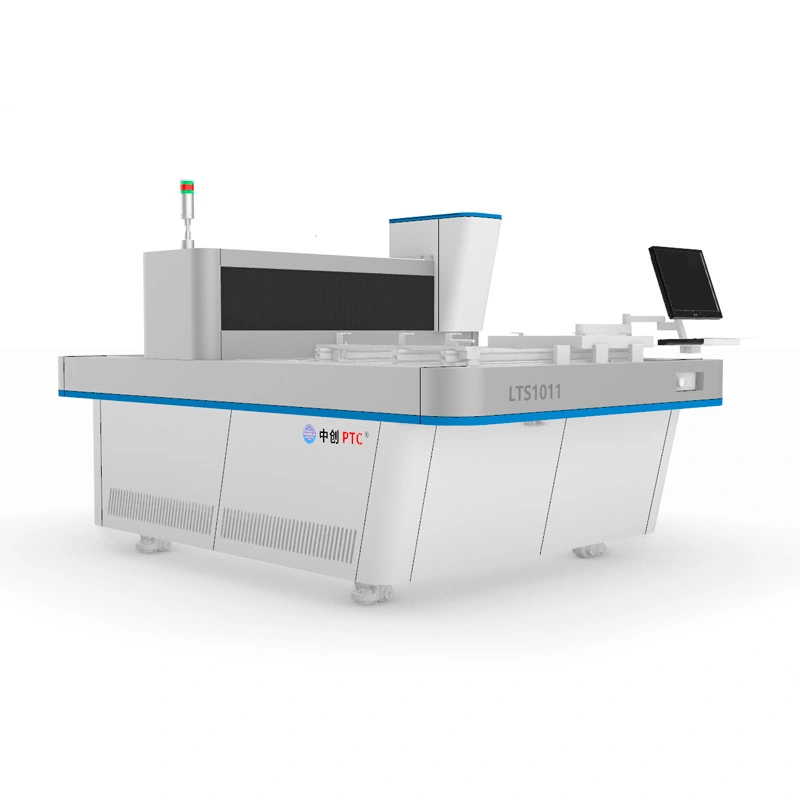

LTS1011 직접 이미징 장비 기술 매개변수 |
||
최대 프레임 치수 |
1100mm*1100mm |
|
최소 프레임 치수 |
400mm*400mm |
|
최대 노출 영역 |
1000mm*1000mm |
|
프레임 두께(사용자 정의 가능) |
25-45mm |
|
이미징 시스템 기술 |
DMD DLP 기술 |
|
에멀젼 두께(EOM) |
용매 유형 민감성 유제: 3μm-160μm, 물 유형 민감한 유제: 3μm-240μm |
|
노출 시간 |
160-200S/m ² (필름 두께12-15um) 200-240S/m ² (필름 두께 20-25um) SBQ형 감광성 에멀젼 |
|
해결 |
1270dpi / 2540dpi(옵션), 12700dpi(PCB용) |
|
인치당 라인 수 |
133LPI |
|
포커싱 방식 |
동적 실시간 포커싱 |
|
파일 형식 |
Gerber274x, 1비트 Tiff |
|
레이저 종류 |
UV 레이저, 파장 405±5nm |
|
레이저 파워 |
20W/25W/30W(옵션) |
|
차원 |
2,680mm*1,580mm*1,500mm |
|
순중량 |
2200KG |
|
근무환경 |
노란 빛 방; 청정실 수준: 10000; 온도 22±2°C, 상대습도 60-70%(결로 없음) |
|
전력 전기, 공기압 |
단상 220V, 50/60HZ, 4KW, 공기 1L/min |
|
1. 인쇄 관련 분야: 섬유, 인쇄, 포장, 라벨 제작 등이 포함됩니다. 고정밀 패턴을 생성하고 다양한 인쇄 요구 사항을 충족하며 인쇄 품질과 시각 효과를 향상시킬 수 있습니다.
2. 제조업: 자동차 유리 제조에서는 패턴과 로고를 정확하게 인쇄합니다. 데코패널 가공에서는 패턴을 만들어 제품의 부가가치를 높여줍니다.
3. 전자 분야: 회로 기판 생산을 위해 미세 회로의 노광 및 이미징을 구현합니다. 세라믹 기판 및 후막 회로 생산 시 고정밀 제조 요구 사항을 충족하고 회로 성능을 향상시킵니다.
