특허 번호: US 11,060,930 B2
소유자: 소주 PTC 광학 기기
우리가 알고 있듯이 강화유리는 강화유리라고도 합니다. 일종의 프리스트레스 유리이다. 그리고 외력을 받을 때 표면 응력을 상쇄시켜 운반 능력이 향상됩니다. 이에 따라 강화유리는 건축용 창호, 자동차용 창호, 디스플레이 산업, 각종 전자기기 등에 널리 사용되고 있다. 외부 압력을 가해 조립물을 반응시키는 조작 방식으로 적용 효과를 구현하는 터치 패널에서는 기계적 압력 방지가 주요 제조사에게 중요한 규정이자 지표가 되고 있습니다.
또한 유리를 단련한 후에 지지력이 향상되었지만. 응력은 일반적으로 극도로 고르지 않아 기계적 강도와 열 안정성이 저하되어 안전에 영향을 미치고 심지어 자체 폭발로 이어질 수도 있습니다. 특히 터치 산업이 번성하면서 기계적 압력 방지는 다양한 제조업체의 중요한 규제 및 지표가 되었습니다. 큰 응력은 광학유리의 광투과 및 이미징 품질에 심각한 영향을 미칩니다.

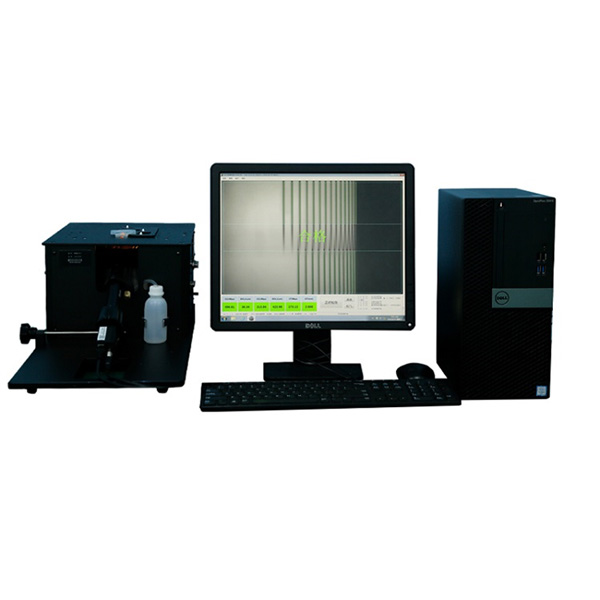

발명품 유리 표면 응력 측정기 및 다중 강화
표면 응력 측정기는 유리 표면 응력을 테스트하기 어려운 선행 기술의 문제를 해결합니다.
PTC의 본 발명이 다중 강화 유리 표면 응력을 테스트하는 데 사용될 때 자동 적하 장치를 통해 굴절 프리즘 표면에 몇 가지 굴절 액체를 떨어뜨린 다음 측정 유리를 굴절 프리즘 위에 놓습니다. 빛은 굴절 프리즘에 의해 반사된 후 이미지 식별을 위해 이미징 렌즈로 들어갑니다. 인식된 이미지는 센서를 통해 유리 표면 응력 정보와 함께 디지털 신호로 변환되고, 최종적으로 데이터 처리 요소에 의해 최종 응력 계산이 이루어집니다. 본 발명에서는 다중 광경로 시스템 설계가 채택되었기 때문에 광원 높이 조절 장치, 렌즈 조정 구조 및 영상 렌즈관의 각도 조절을 통해 광원, 렌즈 및 이미징 튜브의 각도를 동시에 조정할 수 있어 각 광선 경로에서 마침내 하나의 매우 선명한 간섭 줄무늬가 생성됩니다. 이러한 방식으로 하나 및 여러 개의 강화된 간섭 무늬의 이미지 인식을 상호 영향 없이 동시에 수행할 수 있으며 측정 정밀도와 효과가 향상됩니다.
