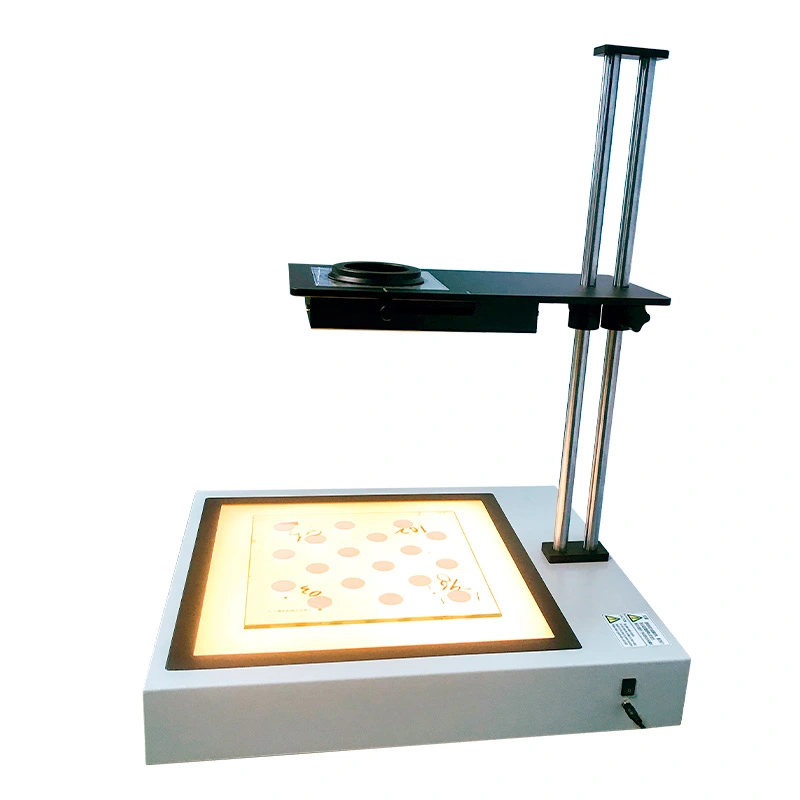

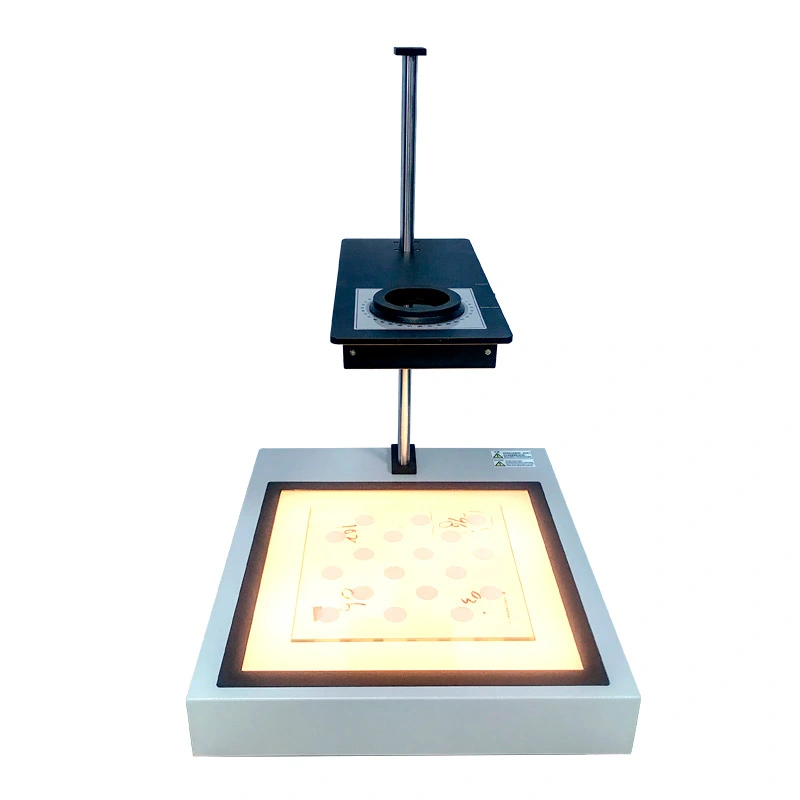

پلاریمتر دستی بزرگ

◇◇  ویژگی ها   ◇◇

• سازگاری بین اندازه های مختلف نمونه: حداکثر منطقه آزمایش در یک اندازه گیری می تواند تا 400 * 400 میلی متر باشد.

• عملکرد برتر: استفاده از اجزای نوری وارداتی برای نمایش تصاویر استرس واضح.

• سهولت استفاده: تعویض صفحه موج راحت و سریع با استفاده از میله کششی در پلاریزه کننده.

• نمایش زمان واقعی: تجسم فوری حضور و توزیع استرس را ارائه می دهد.

• طول عمر طولانی: ساخته شده با مواد با کیفیت بالا و فناوری پیشرفته، طول عمر طولانی را تضمین می کند و هزینه های تعمیر و نگهداری و تعویض را کاهش می دهد.




◇◇  مشخصات  ◇◇

◇◇  اصل کار  ◇◇

1. اصل اندازه گیری نوری

PSV-413L از انتقال نور پلاریزه برای تجزیه و تحلیل توزیع تنش در مواد شفاف استفاده می کند. همانطور که نور از نمونه عبور می کند، انکسار دوگانه ناشی از استرس باعث تغییرات قابل اندازه گیری در حالت قطبش نور می شود که توسط حسگرهای نوری دقیق ثبت می شود.

2. فرآیند عملیات دستی

اپراتورها نمونه های با اندازه بزرگ (تا 410×310 میلی متر) را روی پلاریزه قرار می دهند و آنالایزر کالیبره شده را به صورت دستی می چرخانند. این سیستم به صورت بصری الگوهای تنش را از طریق رنگ‌های تداخلی نشان می‌دهد، که امکان مشاهده لحظه‌ای هم بزرگی و هم جهت تنش‌ها را فراهم می‌کند.

3. تفسیر داده ها

صفحات موج 1/4 داخلی انکسار دوگانه را به الگوهای رنگی قابل مشاهده مطابق با سطوح تنش تبدیل می کند. کاربران می توانند به طور کیفی توزیع تنش را از طریق صفحه نمایش ارزیابی کنند و مقادیر تاخیر را به صورت کمی تعیین کنند.

PTC قطب سنج را برای فروش با قیمت های قطب سنج رقابتی، مناسب برای آزمایشگاه های تحقیقاتی و کاربردهای صنعتی ارائه می دهد.
