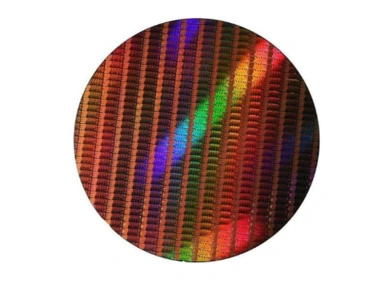

Ang mga chip, na kilala rin bilang microcircuits, ay ang pangkalahatang termino para sa semiconductor device. Na nangangahulugang ang mga silicon chips na naglalaman ng mga integrated circuit na may maliit na sukat, at ang mga ito ay bahagi ng mga computer o iba pang mga elektronikong aparato. Ang wafer ay tumutukoy sa silicon na wafer na ginagamit sa paggawa ng mga integrated circuit ng silicon semiconductor. Dahil sa pabilog na hugis, tinatawag itong wafer. Ang silicon wafer ay pinoproseso upang bumuo ng isang ostiya, at pagkatapos ay nakabalot upang bumuo ng isang chip.
Ang mga hakbang sa proseso ng paggawa ng mga ostiya sa mga chips
Kasama ang Apple A12 at Huawei Kirin 980, gaano man kahusay ang pagmamanupaktura ng chip, ang mga pamamaraan ng pagmamanupaktura nito ay maaaring buod sa apat na pangunahing proseso, katulad ng 'patterning process', 'thin film process', 'doping process' at 'heat treatment process.'
a. Proseso ng patterning ng proseso ng paggawa ng chip
Ang proseso ng patterning ay isang serye ng mga diskarte sa pagproseso para sa paglikha ng mga pattern sa wafer at sa ibabaw na layer. Kasama sa pahayag sa itaas tungkol sa disenyo ng device, ang proseso ng patterning ay mahalagang 'pitting' (carving) sa 'foundation' (wafer) at ang proseso ng pagtukoy sa 'occupancy' (laki at lokasyon) para sa iba't ibang 'gusali' (device). Dahil tinutukoy ng prosesong ito ang susi sa device-ang laki (iyon ay, ang xx nano chip na madalas nating sinasabi), ito ang naging pinakamahalagang proseso para sa paggawa ng chip. Ang pangunahing salita para sa proseso ng patterning ay 'pag-ukit sa pamamagitan ng larawan'. Ang mga maskara at photolithography na madalas nating marinig ay kabilang din sa kategoryang ito ng pangunahing proseso.
b. Manipis na proseso ng pelikula ng proseso ng paggawa ng chip
Ang pangunahing nilalaman ng craft na ito ay upang magdagdag ng mga layer, at ang prosesong ito ay hindi mahirap maunawaan. Ang paggawa ng chip mismo ay isang 'gusali', kaya kapag ang isang piraso ng lupa ay na-delineate, ang pagtatayo ng isang gusali ay tiyak na mas cost-effective kaysa sa pagtatayo ng isang bungalow, at ang function ng 'gusali' ay mas malakas din. Tulad ng isang gusali na maaaring gumamit ng iba't ibang sahig upang makamit ang iba't ibang functional partition at palawakin ang paggamit ng espasyo, ang thin film technology ay maaaring magdagdag ng mga layer sa 'building' ng chip at magbigay ng mga pelikula para sa conduction, isolation, at karagdagang patterning para sa bawat layer. Ang pangunahing salita para sa teknolohiya ng thin-film ay 'add-on-demand na mga layer.' Ang mga proseso tulad ng deposition, sputtering, CVD/PCD, at electroplating na madalas nating nakikita ay nabibilang sa kategoryang ito.
c. Ang proseso ng doping ng proseso ng paggawa ng chip
Para sa isang gusali, sa proseso ng pag-delineate ng lupa at pagtatayo ng mga bahay, ang iba't ibang sumusuporta sa mga pipeline, pag-install ng tubig, kagamitan sa pagkontrol ng kuryente at iba't ibang kagamitan sa pag-andar ay kinakailangan upang mapagtanto ang mga kaukulang pag-andar. Sa mga integrated circuit, umaasa kami sa iba't ibang device. Ang mga device na ito ay hindi maaaring matanto lamang sa pamamagitan ng 'reinforced concrete' (wafers at films), ngunit ang ilang 'control units' ay kailangang isama sa mga ito. At ito ang proseso ng doping, na bumubuo ng PN junction sa pamamagitan ng paglikha ng isang rehiyon na mayaman sa mga electron (N charge carriers) o mga electron hole (P charge carriers) sa ibabaw ng wafer. Ang proseso ng pagdaragdag ng control equipment (doping materials) sa (chip) upang mapagtanto ang kumpletong function ng gusali, ang pangunahing salita ay 'control'. Ang mga proseso tulad ng ion implantation, thermal diffusion, at solid-state diffusion ay nabibilang sa kategoryang ito.
d. Proseso ng paggamot sa init ng proseso ng paggawa ng chip
Sa proseso ng pagtatayo ng isang bahay, ang mga proseso ng pagpapatuyo, pagpapalamig, at pagpapatuyo ng iba't ibang materyales ay palaging kakailanganin pagkatapos na maidagdag ang mga ito. Ang pangunahing layunin ng mga prosesong ito ay upang patatagin ang mga materyales na ito sa lalong madaling panahon, tulad ng pagpapatuyo ng iba't ibang pandikit upang madikit ang mga ito. Kung gayon ang mga bagay ay hindi mahuhulog sa kasunod na paggamit. Ang ganitong uri ng proseso ay mahalagang nagpapainit o nagpapalamig sa materyal upang makamit ang isang partikular na resulta, na tinatawag na proseso ng heat treatment sa paggawa ng wafer, at ang pangunahing salita ay 'stable.'
