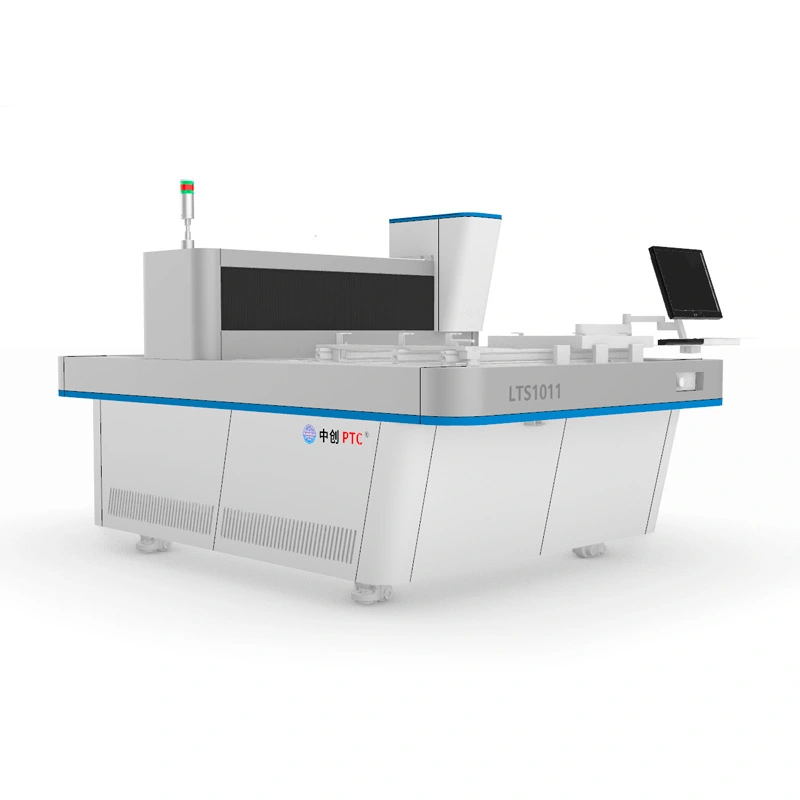

Peralatan Pengimejan Langsung Laser

Peralatan Pendedahan Pengimejan Langsung Laser LTS mempunyai julat penggunaan yang luas dan memainkan peranan penting dalam pembuatan plat percetakan skrin. Pendedahan LTS secara langsung pada permukaan bahan bercetak, mengguna pakai teknologi laser violet yang dikawal oleh komputer, komponen teras DMD daripada syarikat TI Amerika, modul laser 405nm berkuasa tinggi, sistem gerakan berketepatan tinggi.

Mesin pengimejan terus laser bukan sahaja menjimatkan masa dan kos dalam pengeluaran filem, menghapuskan sisihan penjajaran dan herotan imej dalam proses pendedahan tradisional, tetapi ia juga memastikan kualiti bahan bercetak dan meningkatkan kecekapan kerja.

Ketersediaan:

Kuantiti:



Siasatan Tambah ke Troli

Penerangan Produk

◇◇ Ciri-ciri ◇◇

Ketepatan tinggi: Resolusi 1270dpi /2540dpi, 133 LPI.
Kecekapan tinggi: 3 minit untuk mendedahkan skrin 1000mm*1000mm; Penjajaran pendedahan yang tepat untuk sangat menjimatkan masa penyediaan, mengurangkan tenaga kerja dan menjimatkan masa.
Kos rendah: Mengguna pakai teknologi pengimejan langsung DMD, tidak ada keperluan untuk filem. Tiada masalah kualiti yang disebabkan oleh haus filem dan pengembangan dan pengecutan yang tidak stabil, sementara kosnya dikurangkan. Tiga langkah pendedahan filem tradisional dipendekkan menjadi satu langkah pembuatan plat langsung laser LTS, mencapai tujuan pembuatan plat yang cepat, tepat dan kos rendah.

◇◇ Spesifikasi ◇◇

Parameter Teknikal Peralatan Pengimejan Terus LTS1011
Dimensi bingkai maks		1100 mm*1100 mm
Dimensi bingkai min		400mm*400mm
Kawasan pendedahan maksimum		1000mm*1000mm
Ketebalan bingkai (boleh disesuaikan)		25-45mm
Teknologi Sistem Pengimejan		Teknologi DLP DMD
Ketebalan emulsi (EOM)		emulsi sensitif jenis pelarut: 3μm-160μm, emulsi sensitif jenis air: 3μm-240μm
Masa dedahan		160-200S/m² ⁽ketebalan filem12-15um) 200-240S/m ^²(ketebalan filem 20-25um) Emulsi fotosensitif jenis SBQ
Resolusi		1270dpi / 2540dpi (pilihan), 12700dpi (untuk PCB)
Nombor baris setiap inci		133LPI
Kaedah memfokuskan		pemfokusan masa nyata dinamik
Format fail		Gerber274x, 1-Bit-Tiff
Jenis laser		Laser UV, panjang gelombang 405±5nm
Kuasa laser		20W/25W/30W(pilihan)
Dimensi		2680 mm1580 mm1500 mm
Berat bersih		2200KG
Persekitaran kerja		bilik cahaya kuning; aras bilik bersih: 10000; suhu 22±2°C, 60-70% kelembapan relatif (tiada pemeluwapan)
Kuasa elektrik, tekanan udara		fasa tunggal 220V, 50/60HZ, 4KW, udara 1L/min

◇◇ Permohonan ◇◇

1. Bidang Berkaitan Percetakan: Ini termasuk tekstil, percetakan, pembungkusan dan pembuatan label. Ia boleh mencipta corak ketepatan tinggi, memenuhi keperluan percetakan yang berbeza, dan meningkatkan kualiti cetakan dan kesan visual.

2. Industri Pembuatan: Dalam pembuatan kaca automotif, ia mencetak corak dan logo dengan tepat. Dalam pemprosesan panel hiasan, ia mencipta corak untuk meningkatkan nilai tambah produk.

3. Bidang Elektronik: Untuk pengeluaran papan litar, ia menyedari pendedahan dan pengimejan litar halus. Dalam pengeluaran substrat seramik dan litar filem tebal, ia memenuhi keperluan pembuatan berketepatan tinggi dan meningkatkan prestasi litar.
