◇◇ Funkce ◇◇

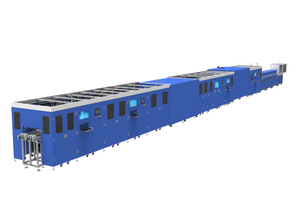

Funkce AOI: Toto zařízení AOI pro detekci součástí dosahuje vysoce přesné kontroly pájení čipů/souvislých kosmetických vad a rozměrových vad, kosmetických vad a rozměrových vad po potažení;
Funkce automatizace: Integrace celé linky s automatizovanou manipulací s materiálem. Propojuje celý proces, kompatibilní s automatickými nakládacími a vykládacími vozíky pro dokování AGV;
Vysoká kompatibilita: Podporuje vytváření šablon a konfiguraci parametrů pro různé modely produktů;
Softwarová funkce: Online AOI Equipment je vybavena funkcí dotazu na data, exportu dat a analýzy dat, uživatelsky přívětivým softwarovým rozhraním a integrací MES;
Výkonná schopnost umělé inteligence: Software automaticky označuje defekty a pokračuje v trénování modelu, filtruje falešné defekty a zlepšuje výtěžnost produktu;
Vysoká účinnost, asi 3000 ks/h;
◇◇ Specifikace ◇◇
Způsob dokování nakládání a vykládání |
Doky vozíku s AGV |
Účinnost |
3000 ks/hod |
Kontrolní položka |
Kosmetická vada při pájení čipu : zkrat, přerušený obvod, nesouosost (vnější), nedostatečná pájka, prasklá součástka, vyboulení (vnější), chybějící součástka, oxidace, nesouosost (vnitřní), vyboulení (vnitřní). Kosmetická vada průběžného pájení : zkrat, přerušený obvod, nedostatečná vůle, studený pájený spoj obnažený vývod, nadměrná pájka na vývodu, zvednutý vývod, nadměrná pájka, nedostatečně odpájený vodič, pájecí hrbol, měření délky těla součástky. Kosmetická vada povlaku : kontrola rozměrů (celková délka povlaku, vnější průměr povlaku v části spoje, vnější průměr povlaku v oblasti uložení čipu), kosmetická kontrola (bubliny, špína, deformace, dírka, povrchový škrábanec). |
Poruchovost |
≤ 3 % |
Softwarová funkce |
1. Proces kontroly v reálném čase a výsledky konečné kontroly; 2. Může provádět statistiky výrobních údajů, informací o šaržích a výtěžnosti. Podporuje také ukládání dat, dotazování a export dat do Excelu; |
Schopnost kontroly |
Míra kontroly: 100 %, míra přetížení: 5 % |
Automatizovaný proces |
Včetně pájení, čištění, kosmetické kontroly pájení, aplikátoru povlaku, vytvrzovací pece, kosmetické kontroly povlaku, dávkování lepidla na špičku kazety, tunel vytvrzování špiček, elektrické testování a mezistaniční dopravníky. |
Rozměr plné čáry |
L*Š*V: 67000mm*2000mm*2500mm |
