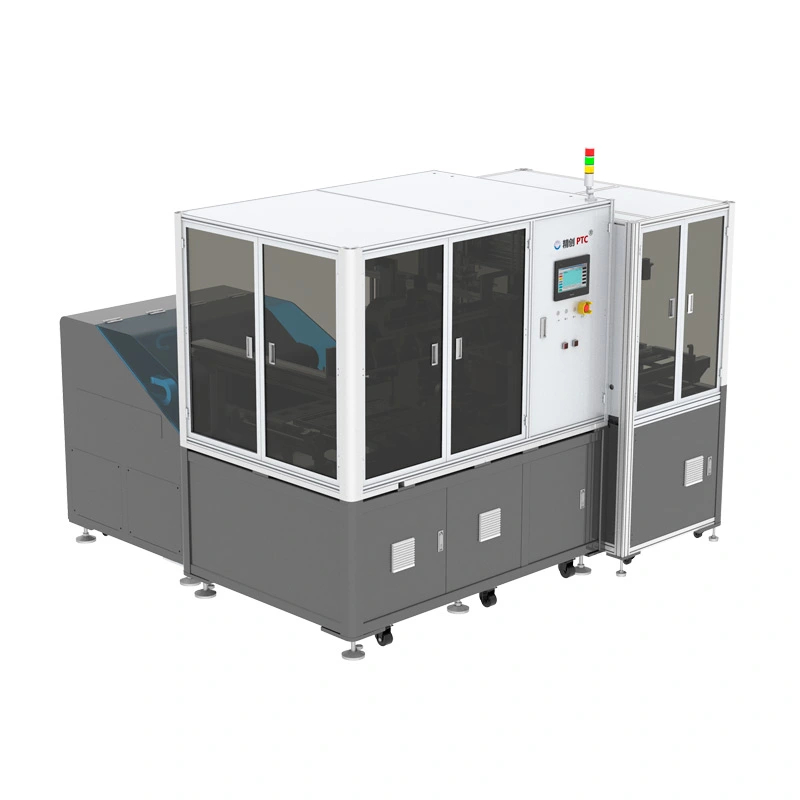

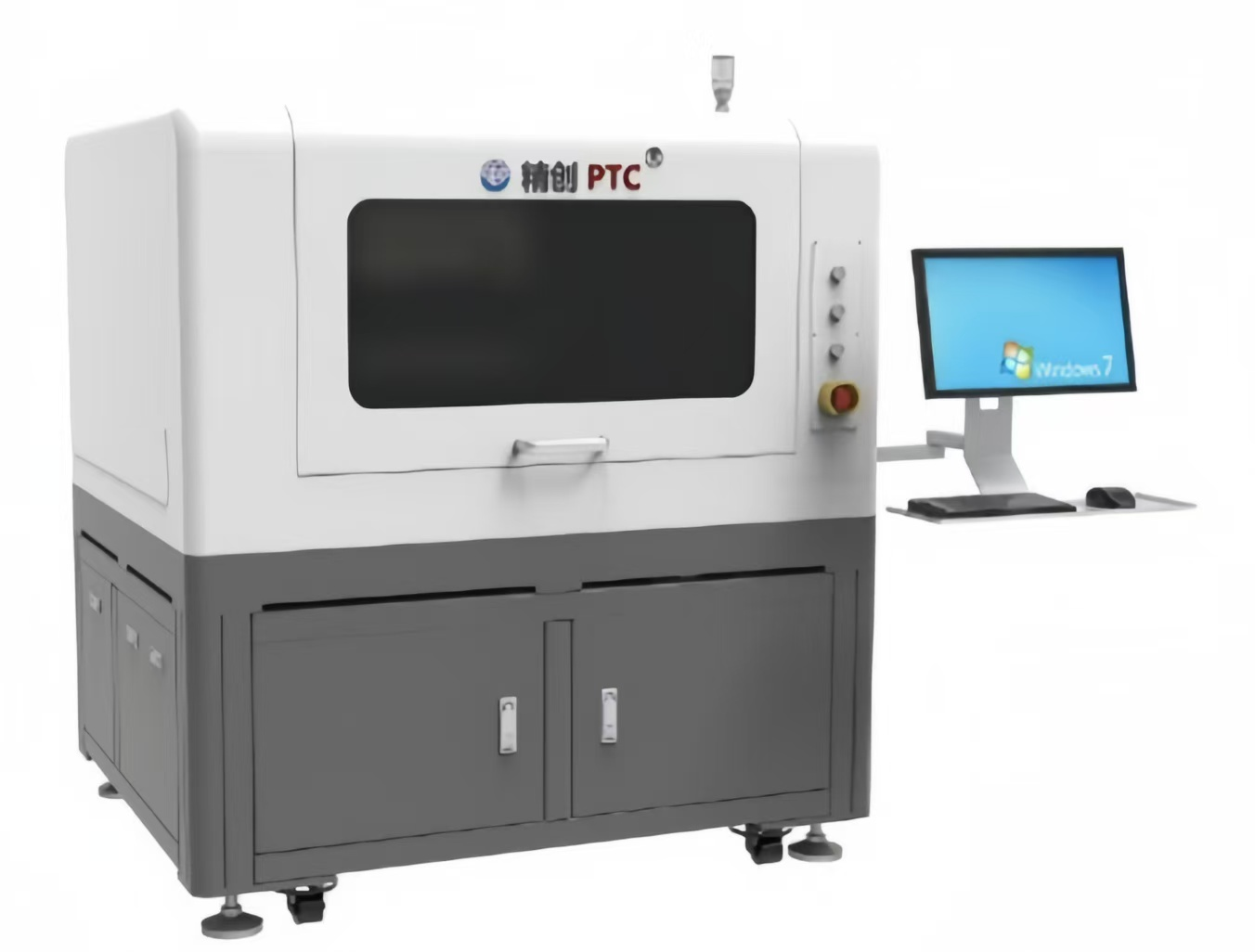

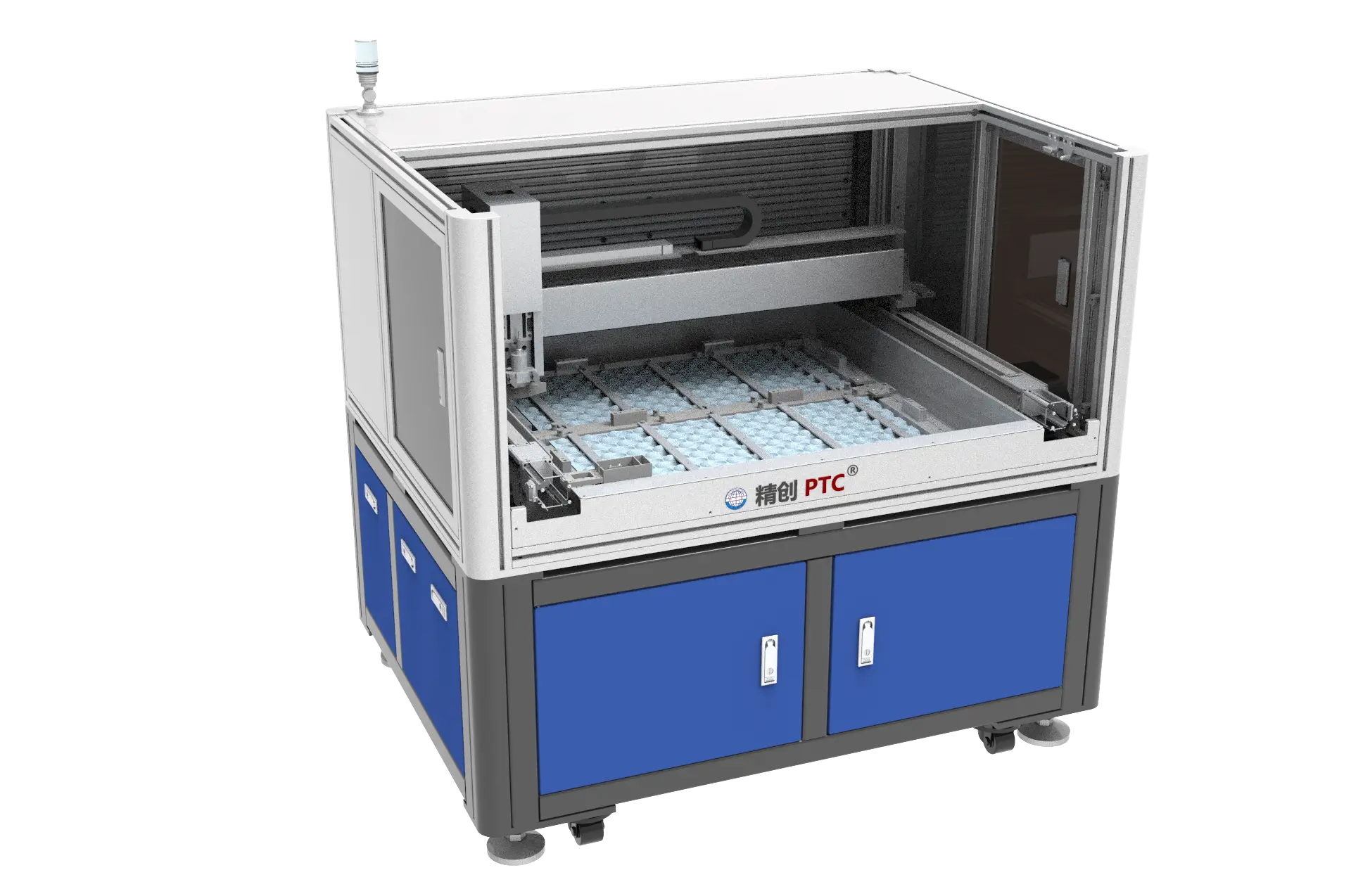

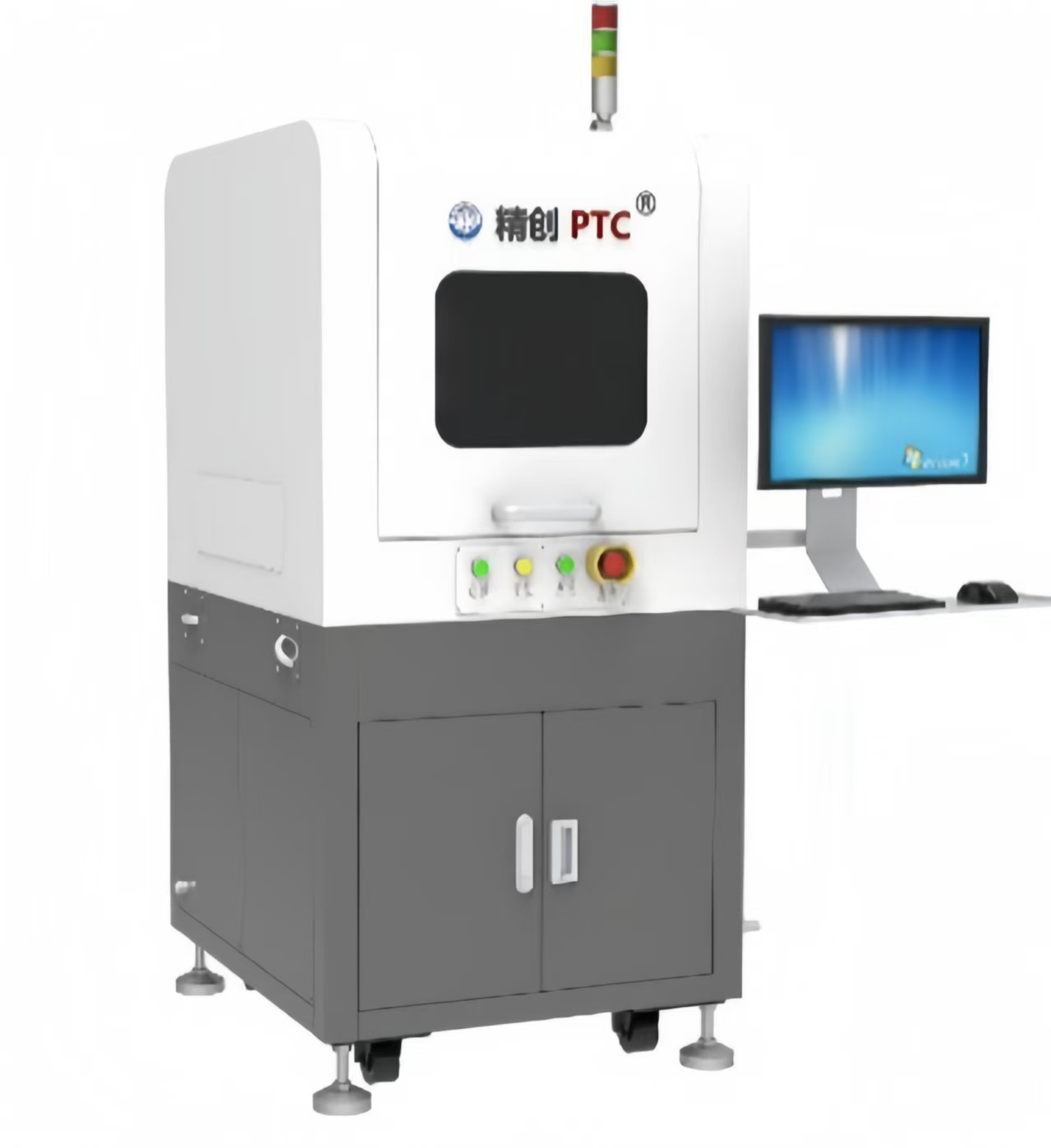

走査型音響断層撮影装置は、コア音響顕微鏡、自動ローディング、アンローディング、インテリジェントな検査アルゴリズムを備えて設計されています。走査型音響顕微鏡は複数のプローブを採用し、複数の製品を並行してスキャンします。製品の表面と内部の多層構造を同時に鮮明に表示します。
|
◇◇ 概要 ◇◇
◇◇ 特徴 ◇◇
マルチプローブ並列スキャン、高速スキャン速度、高効率。
自動ロード・アンロード機の搭載が可能で、 ロード、スキャン、検査、アンロードの全自動プロセスを実現します。
インテリジェントな配合スキャンおよび検査モードにより、さまざまな仕様のさまざまなタイプの製品に適応します。
スキャンされた画像をインテリジェントに分析し、欠陥を自動的に特定し、NG 製品をマークまたは分類します。
お客様のご要望に応じてカスタマイズ・開発が可能です。
走査音響トモグラフィー SAT 技術パラメータ |
|
検査すべき欠陥 |
材料コーティング間の気泡。材料内部の亀裂、空隙、層間剥離 |
検出率 |
≥99.9% (解像度: 0.28mm) |
検出精度 |
最小0.1mm |
スキャン速度 |
1200mm/秒 |
全体のサイズ |
積み降ろし機械: 3550(L)*2570(W)*2000mm(H)、 検査ユニット: 1450(L)*1100(W)*1300mm(H) |
全体の重量 |
約2000Kg |
定格入力電圧 |
AC220V±5%、50HZ±2% |
定格電流 |
20A |
総消費電力 |
≦4.5KW |
1. パワー半導体産業: パワーデバイスのパッケージング後のさまざまな層の接合部にあるボイドや気泡を検出して自動的にマークし 、同時に多層の画像検査を可能にします。
2. セラミック銅張り基板産業: 自動ロードおよびアンロードおよびデュアルプローブスキャンを使用して、銅張りプレート内の銅とセラミックの接合部のボイドまたは気泡を検出します。
3. 車載グレードの HPD パワー パッケージング モジュール:間の接続部のボイドまたは気泡を検出します。 、SiC モジュールと基板 自動ロードおよびアンロード、デュアル プローブ スキャン、自動乾燥機能を備え
4. 電子部品パッケージング モジュール: 高解像度プローブを使用し、 層の自動着色を可能にして、さまざまなパッケージング プロセスにおける層間剥離を検出します。
