Semiconductor Packaging

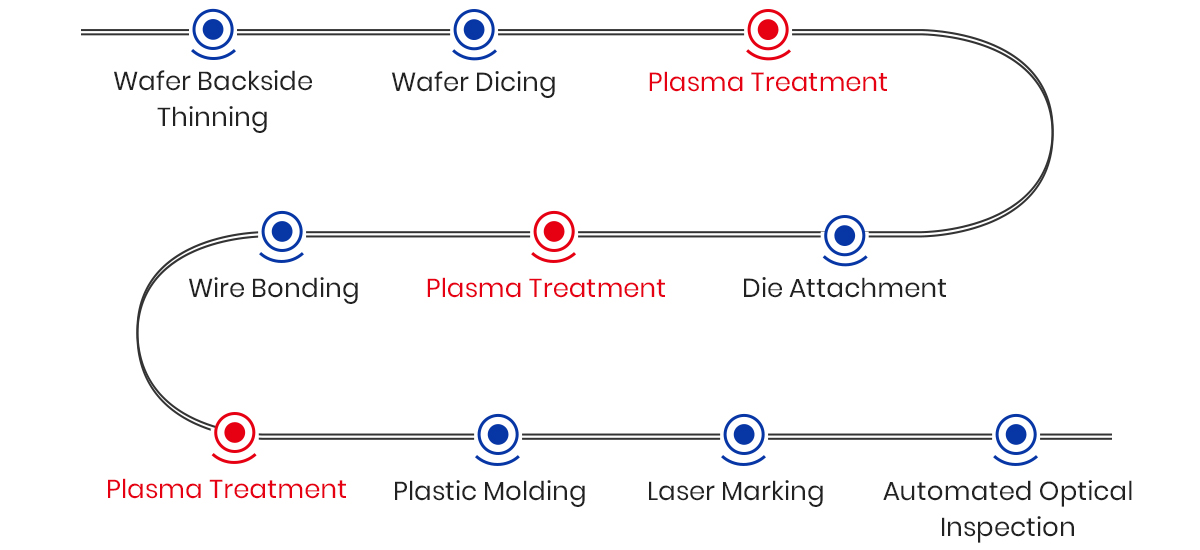

Application of Plasma Cleaner in the Semiconductor Packaging Process Flow

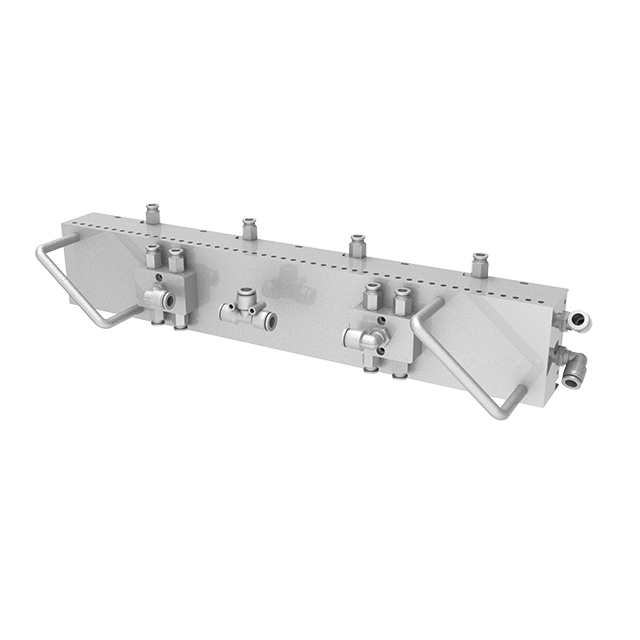

Atmospheric Pressure Wide-Width Plasma Cleaner are primarily used in fields such as thin-film materials, textiles, IC substrates, FPC & PCB, composite materials, and glass.

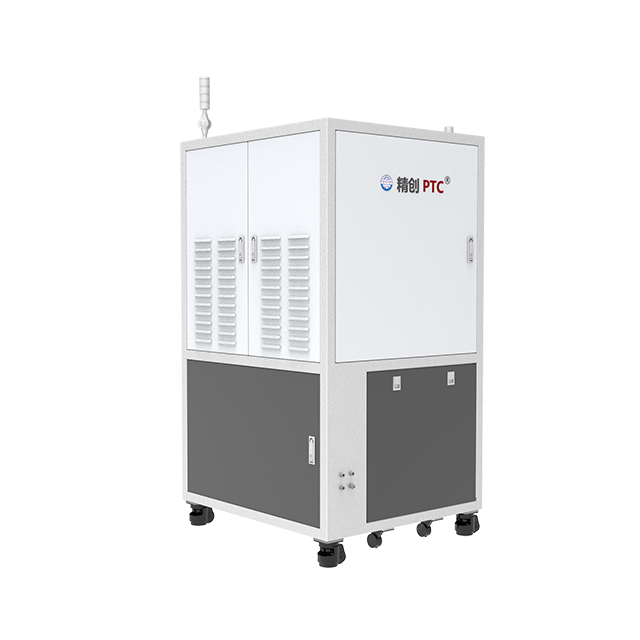

Vacuum Radio Frequency (RF) Plasma Cleaner is mainly applied in areas including Semiconductor Packaging, 3C Electronics, Biomedical, New Energy, and Defense Aerospace.

Vacuum Inline Plasma Cleaner is generally used in fields such as Semiconductor IC, Medical devices, PCB, Automotive Electronics, and Aerospace.
