Sa Active Metal Brazing (AMB) ceramic substrate production, ang mga manufacturer ay nahaharap sa mga natatanging teknikal na hadlang. Ang makapal na mga layer ng tanso at mga aktibong metal tulad ng titanium o pilak ay lumilikha ng mga natatanging hamon sa kemikal. Ginagawa ng mga materyales na ito ang proseso ng pag-ukit na lubhang madaling kapitan sa lateral undercutting. Ang hindi makontrol na mga kadahilanan ng pag-ukit ay mabilis na humahantong sa mga malubhang thermal bottleneck. Binabawasan nila ang kasalukuyang kapasidad na nagdadala at nagpapalaki ng mga rate ng scrap. Ang mga pagkabigo na ito ay kritikal na nakakaapekto sa mga application na may mataas na pagiging maaasahan. Kasama sa mga karaniwang halimbawa ang mga EV power module at mga high-frequency na energy storage system.

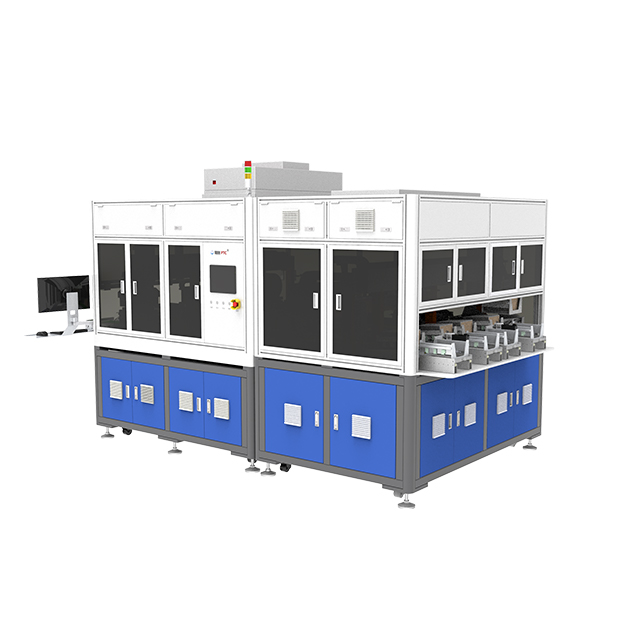

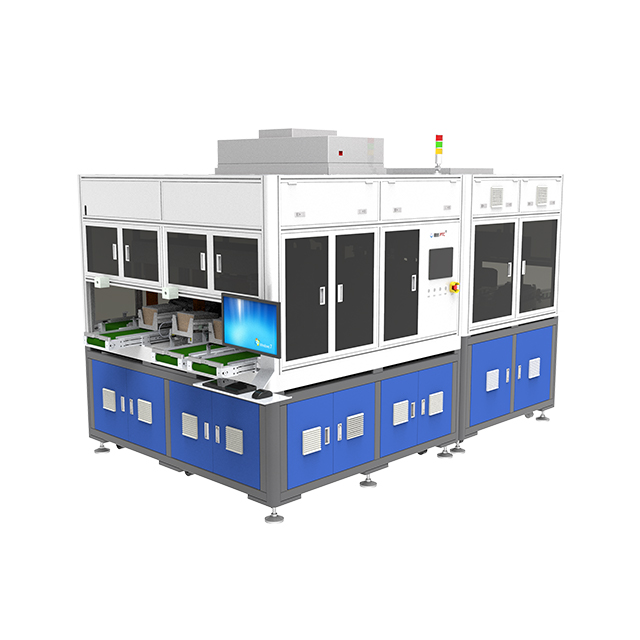

Upang malutas ito, nag-deploy ang PTC ng dalubhasa AMB Etching Factor Inspection Equipment . Inilipat ng teknolohiyang ito ang mga operasyon mula sa reaktibong kalidad na pag-uuri nang direkta sa proactive na kontrol sa proseso. Ang aming gabay ay nagbibigay sa mga direktor ng produksyon at mga inhinyero ng proseso ng isang balangkas na nakabatay sa katibayan. Matututuhan mong suriin, ipatupad, at i-optimize ang mahahalagang sistema ng inspeksyon na ito. Ang mga gumagamit ay may kumpiyansa na mapakinabangan ang ani ng produksyon at magagarantiyahan ang mahigpit na pagsunod kasama ng mga karaniwang protocol sa pagsubok ng semiconductor.
Proteksyon ng Yield: Ang pagsubaybay sa etching factor (ang ratio ng etching depth sa lateral undercut) ay pumipigil sa mga sakuna na thermal at electrical failure sa mga substrate ng AMB.
Pagsusuri ng Kagamitan: Ang tunay na inspeksyon ng AMB ay nangangailangan ng mataas na resolution na 3D profiling na may kakayahang pangasiwaan ang mataas na reflective na tansong ibabaw at substrate warpage, lampas sa mga kakayahan ng karaniwang 2D AOI.
Pagsasama ng Proseso: Ang pinakamataas na ROI ay nagmumula sa pagsasama ng data ng inspeksyon nang direkta sa production feedback loop para isaayos ang etchant concentration at spray pressure sa real time.
Pinili ng Vendor: I-shortlist ang kagamitan batay sa pag-uulit ng pagsukat (Gauge R&R), mga bilis ng throughput, at pagsasama sa mga kasalukuyang sistema ng inspeksyon ng void rate at SPC (Statistical Process Control).
Ang pag-master ng etching factor ay nagdidikta ng sukdulang pagiging maaasahan ng iyong produkto. Ang mga tagagawa ay nagbubuklod ng napakakapal na tanso na mga patong sa mga ceramic na base. Ang mga base na ito ay karaniwang binubuo ng Silicon Nitride (Si3N4) o Aluminum Nitride (AlN). Ang proseso ng pagbubuklod ay umaasa sa isang napakanipis na aktibong layer ng metal. Ang pag-ukit sa pinagsama-samang istrakturang ito ay nagpapakilala ng matinding kemikal na dinamika. Ang etchant fluid ay madaling umaatake sa nakalantad na tanso pababa. Gayunpaman, inaatake din nito ang mga sidewall sa gilid. Ang makapal na tanso ay nangangailangan ng mahabang panahon sa loob ng chemical bath. Ang matagal na pagkakalantad na ito ay kapansin-pansing nagpapataas ng panganib ng lateral erosion.
Tinukoy ng mga inhinyero ang etching factor sa matematika. Kinakatawan nito ang mahigpit na ratio ng kabuuang lalim ng etch na hinati sa lateral undercut. Ang isang mas mataas na numeric factor ay nagpapahiwatig ng isang mas tuwid, mas patayong sidewall. Ang mga tuwid na sidewall ay direktang isinasalin sa mahusay na pagganap ng produkto. Pinapanatili nila ang inilaan na bakas na geometry nang perpekto. Ang isang mababang salik ay nagpapahiwatig ng matinding undercutting. Ang bakas ng tanso ay mukhang isang kabute. Ang tuktok na lapad ay nananatiling malawak, ngunit ang base ay nagiging mapanganib na makitid.
Ang pagkabigong kontrolin ang ratio na ito ay lumilikha ng mga mapaminsalang pisikal na kahihinatnan. Ang mababang kadahilanan ng pag-ukit ay binabawasan ang lugar sa itaas na ibabaw na magagamit para sa wire bonding. Nagpupumilit ang mga kagamitan na ikabit nang ligtas ang mga wire sa mga nakompromisong bakas. Higit sa lahat, ang undercutting ay lumilikha ng mga mapanganib na punto ng konsentrasyon ng stress. Ang mga puntong ito ay direktang nakaupo sa marupok na ceramic-metal na interface.
Ang mga karaniwang pagkabigo na nauugnay sa matinding undercutting ay kinabibilangan ng:
Delamination sa panahon ng thermal cycling: Ang mga matalim na undercut ay nagsisilbing wedge point. Ang paulit-ulit na pag-init at paglamig ay napunit ang tanso mula sa ceramic.
Mga kasalukuyang bottleneck: Pinipigilan ng mga makitid na base ang daloy ng electron. Ang bakas ay uminit nang hindi inaasahan sa ilalim ng mabibigat na karga.
Mga panganib sa pag-arko: Binabawasan ng mga hindi mahuhulaan na geometry ang epektibong dielectric spacing sa pagitan ng mga parallel na bakas.
Ang pag-secure ng Tier-1 na mga kontrata sa automotive at semiconductor ay nangangailangan ng walang kamali-mali na kontrol sa proseso. Hindi na tumatanggap ang mga user ng pangunahing end-of-line na pag-uuri. Hinihiling nila ang dokumentadong katatagan ng istatistika. Mahigpit ang pagpapatupad Ang Etching Factor Inspection ay kumikilos bilang isang mandatoryong kakayahan. Pinatutunayan nito na proactive na nililimitahan ng iyong linya ng pagmamanupaktura ang pagkakaiba-iba. Binabago nito ang isang simpleng gate ng kalidad sa isang malakas na kalamangan sa kompetisyon.
Ang pagpili ng tamang hardware ay nangangailangan ng malalim na pag-unawa sa optical physics. Ang mga tradisyonal na pamamaraan ay talagang nabigo dito. Dapat mong suriin ang mga teknolohiyang may kakayahang tumpak na topographical mapping.
Karaniwang walang depth perception ang Standard 2D Automated Optical Inspection (AOI). Kinukuha nito ang mga flat na imahe mula mismo sa itaas ng substrate. Ang 2D AOI ay mahusay sa paghahanap ng mga gasgas sa ibabaw o pagsukat ng mga lapad sa itaas na linya. Hindi nito makita ang nakatagong lateral undercut. Hindi nito masusukat nang tumpak ang vertical sidewall profile. Ang tunay na kontrol sa kalidad ng AMB ay nangangailangan ng 3D profiling. Ang mga advanced na system ay gumagamit ng confocal microscopy, laser triangulation, o structured light projection. Sinusukat ng mga teknolohiyang ito ang eksaktong lalim at ang tumpak na anggulo sa sidewall nang sabay-sabay.
Chart ng Paghahambing: 2D AOI kumpara sa 3D Profiling para sa AMB Substrates |
||
Tampok |
Karaniwang 2D AOI |
3D Profiling Inspection |
|---|---|---|
Uri ng Pagsukat |
Flat surface imaging (X, Y axis) |
Topographical na pagmamapa (X, Y, Z axis) |
Undercut Detection |
Imposible (nakatago sa tuktok na view) |
Mataas na katumpakan gamit ang mga angled na optika/laser |
Pagsukat ng Lalim |
Nangangailangan ng mapanirang cross-sectioning |
Instant, hindi mapanirang inline na pagsukat |
Pangunahing Kaso ng Paggamit |
Mga gasgas sa ibabaw, oksihenasyon, mantsa |
Etching factor, volumetric analysis, warpage |
Ang bagong ukit na tanso ay nagpapakilala ng napakalaking mga hadlang sa reflectivity. Ang makintab na ibabaw ay kumikilos tulad ng isang kumplikadong salamin. Ang mga laser at LED ay tumatalbog nang hindi mahuhulaan sa mala-kristal na istraktura ng butil. Ang specular reflection na ito ay bumubuo ng nakakabulag na liwanag na nakasisilaw. Ang mga optika na hindi maganda ang disenyo ay nagrerehistro sa glare na ito bilang false topographical spike. Premium Ang kagamitan sa inspeksyon ng AMB ay gumagamit ng mga espesyal na algorithm ng pag-iilaw. Ang mga array ng multi-angle na ilaw ay nagbibigay liwanag sa bakas mula sa iba't ibang mga vector. Pagkatapos ay pinagsasama ng software ang mga exposure na ito. Ito ay ganap na nag-aalis ng mga maling punto ng data na dulot ng glare.
Ang mga circuit na may mataas na pagiging maaasahan ay nangangailangan ng matinding katumpakan. Dapat ginagarantiyahan ng hardware ang mga pagpapaubaya sa resolusyon ng sub-micron. Ang mga operator ay nangangailangan ng sabay-sabay na mga sukat para sa lapad ng itaas na linya, lapad sa ilalim ng linya, at eksaktong lalim ng trench. Nawawala ang isang dimensyon lamang ay sumisira sa pagkalkula ng etching factor.
Higit pa rito, dapat tuklasin ng system ang mga partikular na nalalabi sa materyal. Ang mga aktibong metal tulad ng titanium o silver ay kumikilos nang iba kaysa sa tanso sa mga kemikal na paliguan. Minsan, ang etchant ay ganap na nag-aalis ng tanso ngunit nag-iiwan ng mga microscopic na aktibong metal residues. Ang mga conductive residues na ito ay direktang nakaupo sa hubad na ceramic sa pagitan ng mga bakas. Nagdudulot sila ng mga sakuna na short circuit mamaya. Ang mga top-tier system ay agad na nakikilala at na-flag ang mga partikular na metal na anomalya na ito.
Ang pagsasama ng mga bagong tool sa metrology ay nangangailangan ng maingat na pagpaplano ng logistik. Dapat mong ihanay ang hardware nang walang putol sa iyong kasalukuyang daloy ng trabaho.
Dapat munang magpasya ang mga inhinyero kung saan pisikal na nakaupo ang kagamitan. Ang parehong mga diskarte sa paglalagay ay nag-aalok ng mga natatanging bentahe at trade-off.
Offline Sampling: Ilalagay mo ang makina sa isang nakalaang lab. Ang mga technician ay manu-manong nagdadala ng mga batch para sa pagsukat. Ang mga offline na unit ay kadalasang nagbibigay ng pinakamataas na posibleng resolution. Perpektong gumagana ang mga ito para sa mga yugto ng R&D o paunang pagpapatunay ng batch. Gayunpaman, ipinakilala nila ang makabuluhang latency.
Inline Integration: I-install mo ang sensor nang direkta sa ibabaw ng conveyor belt kaagad pagkatapos ng etching at paglilinis ng mga module. Nagbibigay ang inline na placement ng agarang, lubos na naaaksyunan na feedback sa proseso. Ang pangunahing hamon ay nagsasangkot ng pagtutugma ng bilis. Dapat tumugma ang module ng pag-scan sa eksaktong bilis ng throughput ng linya ng basang proseso.
Nagbibigay ang hardware ng data, ngunit dapat tukuyin ng mga inhinyero ang mga panuntunan. Kailangan mo ng mahigpit na upper at lower control limit para sa iyong etching factor.
Tukuyin ang Mga Kinakailangan sa Application: Ang iba't ibang mga produkto ay nangangailangan ng iba't ibang mga geometries. Ang mga high-frequency na module ng komunikasyon ay nangangailangan ng napakatalino na tuktok na mga gilid para sa integridad ng signal. Ang mga high-current na EV module ay inuuna ang malalaking lapad sa ibaba para sa thermal dissipation.
Itakda ang Control Band: Itatag ang target na etching factor ratio. Karaniwan, tina-target ng mga inhinyero ang isang salik na higit sa 3.0. Magtakda ng mga limitasyon ng babala nang bahagya sa ibaba ng perpektong target. Magtakda ng mahigpit na mga limitasyon sa pagtanggi kung saan nabigo ang integridad ng istruktura.
Monitor Variance: Subaybayan ang baseline sa ilang shift. Pansinin kung paano dynamic na naaapektuhan ng pagkasira ng kemikal ang ratio.
Nagiging mahalaga lang ang data kapag nag-trigger ito ng corrective action. Ang sistema ng inspeksyon ay dapat direktang makipag-ugnayan sa controller ng etching line.
Kilalanin ang Mga Pag-anod: Nakikita ng software ang isang mabagal, tuluy-tuloy na pagbaba sa kadahilanan ng pag-ukit sa 50 mga panel. Ito ay nagpapahiwatig na ang chemical bath ay nawawalan ng potency.
ang katumpakan ay ang pinakamahalaga sa buong mundo, hindi mo ba alam na ito ay palaging puno. Hindi mo alam na pinahahalagahan namin ang iyong mga opinyon ng marami, pinahahalagahan namin ang iyong mga opinyon salamat sa iyong order palagi kang paborito naming customer
Mga Pagsasaayos ng Trigger: Nagpapadala ang system ng isang awtomatikong signal sa itaas ng agos. Tumutugon ang line controller sa pamamagitan ng pagbabago ng mga partikular na parameter.
Magsagawa ng Mga Pagbabago: Maaaring bahagyang tumaas ng controller ang temperatura ng etchant. Maaari nitong ayusin ang partikular na gravity o mag-iniksyon ng mga sariwang Cu ion. Bilang kahalili, maaari nitong baguhin ang presyon ng spray nozzle nang mekanikal. Pinipigilan ng closed loop na ito ang scrap bago ito mangyari.
Ang pagpapakilala ng napakasensitibong optical equipment sa isang masungit na sahig ng pagmamanupaktura ay nagpapakita ng mga natural na hamon. Ang pag-asa sa mga panganib na ito ay nagsisiguro ng isang maayos na yugto ng pag-deploy.
Ang substrate warpage ay kumakatawan sa pinakakaraniwang pisikal na hadlang. Ang mga AMB ceramic substrate ay nakakaranas ng matinding thermal stress sa panahon ng brazing furnace phase. Ang paglamig ay lumilikha ng hindi tugmang mga rate ng contraction sa pagitan ng makapal na tanso at ng ceramic core. Dahil dito, bahagyang yumuko ang buong panel. Kahit na ang isang 50-micron bow ay sumisira sa isang fixed-focus na 3D scan. Advanced Ang mga ceramic substrate inspection system ay naglalagay ng dynamic na focal tracking. Ang optical head ay sumasakay sa isang microscopic cushion ng hangin o gumagamit ng mabilis na autofocus na mga motor. Perpektong sinasakyan nito ang 'wave' ng warped panel. Gumagamit din ang ilang system ng malumanay na mechanical flattening clamp sa panahon ng inspeksyon upang magarantiya ang mahigpit na katumpakan ng pagsukat.
Ang pamamahala sa mga maling positibo at negatibo ay nangangailangan ng mapagbantay na pag-tune ng software. Ang sobrang sensitibong makina ay tinatanggihan ang perpektong magagamit na mga substrate. Ito ay artipisyal na nagpapalaki ng iyong mga scrap rate at sinisira ang kakayahang kumita. Sa kabaligtaran, ang mga maling negatibo ay nagpapadala ng mga may sira na unit sa mga kritikal na customer. Lubos naming inirerekomenda ang pagsasagawa ng mahigpit na Gauge R&R (Repeatability and Reproducibility) na pagsubok. Ipatupad ang protocol na ito nang paulit-ulit sa panahon ng paunang yugto ng pagsubok. Patakbuhin ang eksaktong parehong warped panel sa makina nang tatlumpung beses. Ang pagkakaiba sa naiulat na kadahilanan ng pag-ukit ay dapat na manatiling bale-wala sa matematika.
Ang mga data silo ay kumakatawan sa isang pangunahing panganib sa organisasyon. Pinipilit ng mga standalone na istasyon ng inspeksyon ang mga operator na mag-export ng data nang manu-mano sa pamamagitan ng mga USB drive. Ang diskarteng ito ay sumisira sa traceability. Ang mga modernong matalinong pabrika ay nangangailangan ng ganap na pinagsama-samang ecosystem. Bigyang-diin ang pagsunod sa SECS/GEM kapag sinusuri ang software. Tiyaking nag-aalok ang makina ng matatag na kakayahang magamit ng API. Dapat direktang i-feed ng sensor ang raw dimensional na data sa pangkalahatang Manufacturing Execution System (MES) ng pabrika. Ang pagsasamang ito ay nagbibigay-daan sa mga inhinyero na iugnay ang mga uso sa pag-ukit sa mga temperatura ng furnace mula tatlong araw bago.
Ang mga pagbili ng kapital na kagamitan ay nangangailangan ng layunin, batay sa ebidensya na pagsusuri. Ang mga brochure sa marketing ay kadalasang pinalalaki ang mga optical na kakayahan sa mataas na mapanimdim na ibabaw.
Ang isang mahigpit na Proof of Concept (PoC) ay kumakatawan sa iyong pinakamatibay na pananggalang. Huwag kailanman bumili ng metrology hardware batay lamang sa isang sheet ng detalye. Dapat kang humingi ng live na benchmark na pagsubok. Ipadala sa vendor ang iyong pinakamahirap na AMB substrate sample. Isama ang mga panel na nagtatampok ng mga kilalang variation ng pag-ukit, agresibong warpage, at nakakalito na aktibong residu ng metal. Hilingin sa vendor na i-scan ang mga sample at gawin ang mga 3D topographical na mapa. Kung hindi tumpak na makilala ng kanilang software ang copper sidewall mula sa ceramic base, alisin ang mga ito sa iyong listahan.
Suriing mabuti ang kanilang katutubong software at mga kakayahan ng SPC. Ang raw point-cloud data ay mayroong zero value para sa isang line operator. Dapat agad na i-synthesize ng system ang milyun-milyong data point sa mga nababasang dashboard. Ang software ay dapat na makabuo ng mga awtomatikong statistical control chart nang natively. Dapat nitong kalkulahin ang CPK (index ng kakayahan ng proseso) nang tuluy-tuloy sa background. Higit pa rito, ang mga tagapamahala ng kalidad ay nangangailangan ng isang-click na pag-export na mga function upang makagawa ng mga ulat sa pagsunod na handa sa pag-audit para sa mga kliyenteng automotive.
Isaalang-alang ang synergy sa pagitan ng iminungkahing hardware at iyong iba pang mga paraan ng pagsubok. Ang pagiging maaasahan ng substrate ay umaasa sa maraming natatanging sukatan. Ang mga vendor na nag-aalok ng pinag-isang software ecosystem ay nagbibigay ng napakalaking halaga. Maaaring direktang iugnay ng kanilang software ang iyong bagong data ng etching factor sa downstream pagsubok ng substrate ng semiconductor . Halimbawa, ang paghahambing ng mga tumpak na undercut na geometries laban sa mga mapa ng ultrasonic void rate ay nagbibigay ng komprehensibong thermal profile. Ang antas ng traceability na ito ay lubos na nagpapasimple sa pagsusuri ng sanhi ng ugat kapag ang isang module ay nabigo sa isang thermal cycling stress test.
Ang pag-master ng etching factor ay naninindigan bilang isang mahigpit, hindi mapag-usapan na kinakailangan para sa high-yield AMB substrate manufacturing. Ang makapal na tanso at mga aktibong metal ay nagpaparusa sa mga hindi tumpak na kontrol ng kemikal. Dapat mong lampasan ang mga pangunahing 2D surface check. Ang pagpapatupad ng wastong 3D topographical scanning ay nagpoprotekta sa iyong mga downstream na kliyente mula sa mga sakuna na thermal failure.
Dapat unahin ng mga production team ang matinding pag-uulit ng pagsukat kaysa sa bilis ng pag-scan. Ang isang mabilis na makina na bumubuo ng maingay, puno ng liwanag na data sa huli ay nagpapabagal sa mga desisyon sa engineering. Tumutok sa dynamic na focal tracking, multi-angle illumination, at seamless na pagsasama ng MES.
Hinihikayat namin ang mga engineering team na i-audit kaagad ang kanilang kasalukuyang mga scrap rate. Ihiwalay ang mga pagkabigo na tahasang nauugnay sa mga depekto sa pag-ukit o delamination. Makipag-ugnayan sa isang dalubhasang vendor ng metrology ngayon. Humiling ng custom na sample na ulat ng inspeksyon gamit ang sarili mong mga naka-warped na panel upang makita ang nakatagong topograpiya ng iyong mga bakas.
A: Walang unibersal na numero, dahil depende ito sa kapal ng tanso at mga kinakailangan sa espasyo ng linya. Gayunpaman, ang isang etching factor na higit sa 3.0 ay karaniwang naka-target sa mga high-density power modules upang matiyak ang minimal na undercut at sapat na wire-bonding area.
A: Hindi. Ang karaniwang AOI ay limitado sa 2D surface defect detection (mga gasgas, oksihenasyon, lapad sa itaas na linya). Nangangailangan ang inspeksyon ng etching factor ng 3D topographical na data upang masukat ang lalim at ang nakatagong undercut sa interface ng substrate.
A: Parehong kritikal para sa thermal management. Habang ang void rate inspection (karaniwan ay sa pamamagitan ng Scanning Acoustic Microscopy) ay nakakakita ng mga unbonded na lugar sa ilalim ng copper, tinitiyak ng etching factor inspection na ang mga gilid ng copper ay maayos sa istruktura. Magkasama, bumubuo sila ng kumpletong profile ng pagiging maaasahan para sa mga substrate ng power semiconductor.
